E1傳輸線路故障處理方法

不少客戶都反應E1（2M）線路障礙的問題，廣州銀訊專注通信設備20年，對通信設備故障有著豐富的維修經驗，在這方面最有權威發言表達看法。

首先要能及時和準確地處理E1線路障礙，除了必須要對E1原理有清楚的認識以外，還必須能將E1原理準確地運用到障礙處理中。

一、E1（2M）電路

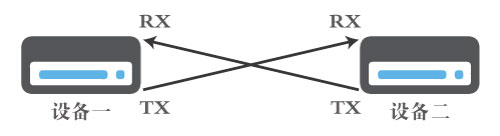

從物理結構上看，E1傳輸設備的E1物理接頭都是有2個，一收一發。E1物理接頭阻抗可分為75Ω非平衡和120Ω平衡，75Ω非平衡常用有BNC和CC4這兩種類型的接頭，而120Ω平衡只有RJ45接頭。75Ω的線材俗稱同軸電纜，有雙芯同軸線纜（SYV-75-2-2）和單芯同軸線纜（SYV-75-2-1）的兩種，每根收線和發線實際上是由芯線和屏蔽線（或稱地線回路）來連通。要保證一個2M電路的正常連通，必須正確地連接線纜，同時要注意收發互相連通，有時候因為用戶插頭沒插緊或插頭不干凈導致設備或E1線路故障。如圖：

設備之間通過E1線路連接以后，傳送的信號的格式是PCM格式。（PCM是什么？）

由于E1線路有傳輸距離的限制，一般最多只可傳300M遠，連通距離較遠的兩設備中必須有采用光纜和其它技術的傳輸設備。

二、常見告警分析

收線上最常見到的故障情況有斷線告警，全1碼告警，幀失步告警，復幀失步告警等，其產生的原理和可能的原因如下：

斷線告警，一般是指不能從收線上收到有效的電平信號，或者不能收到任何信號。產生的段落在離本端收線最近的一段同軸電纜上，一般是由于線斷、接頭焊接工藝不良等。但要注意的是，當兩端設備配合較好的情況下，同軸電纜的屏蔽線斷開不會產生斷線告警。

全1碼告警，俗稱上游告警。一般是指本端能正常收到信號電平，而信號流中沒有包含任何有用信息。該告警指示的段落在直接連通設備的上游方向，可能的原因有：對端設備沒有進入正常工作狀態、對端設備停電、對端光端機工作不正常、光纜中斷、本端光端機工作不正常、SDH電路沒有開放等。

幀失步告警。是指0時隙中的幀失步信號連續3次以上丟失，該告警信號的消失條件是連續收到三次以上的幀失步信號。該告警的原因一般是對端設備的問題?？赡艿脑蚴菍Χ藭r鐘不同步或者設備故障。

復幀失步告警。是指用于一號信令的16時隙上的復幀信號丟失。如果所開放的電路是七號信令，或者其它非一號信令的業務，那么本端是不應該出現該種類的告警的。如果開放的是一號信令，則該故障的出現是對端設備的問題。

但由于設備本身只能通過收線上接收的信號來判斷故障，因此，在收線上發現故障以后，必須要從發線上通知對端設備自身收告警，又叫對端告警或者對告，該告警通過傳輸直接向?qū)Χ藗魉?，對端設備收到告警以后也將停止業務的處理。值得注意的是，大部分傳輸設備也具備發送該告警的功能。

三、一些故障處理實例

1、PCM設備遠端設備AIS DA燈交替閃亮（廣州銀訊PCM設備為例）

PCM設備如果AIS、DA燈交替閃亮，一般情況是2M同軸線纜的同軸插頭與PCM設備的E1接口同軸插頭接觸不好引起，請客戶將同軸線纜重新插好。

結果：客戶重新插了一下同軸線纜，AIS、DA燈不再交替閃亮了，而是DA燈常亮了。這是正常的現象，因為局端PCM設備AIS燈亮，對端的遠端PCM設備就是DA燈亮。待光端機檢修好后，PCM設備自然跟著恢復正常，局端設備AIS燈不亮了，遠端設備的DA燈跟著不亮了。

2、某一系統，向兩端自環，電路都顯示正常，但電路拉直以后，又出現告警，電路不可用

障礙點肯定是在自環部位的同軸電纜上。由于同軸電纜上的連接頭沒有做好，造成某一根同軸線上的屏蔽線出現假焊或斷線，當兩頭設備配合不好時，出現本障礙。

注意事項：1.對大多數設備來說，只要對收發線的芯線自環，就能完全等同于芯線和屏蔽線的同時自環。2.在兩端設備配合良好的時候，兩根屏蔽線全斷或者一根屏蔽線斷時，電路可能能正常使用。3.對于屏蔽線復接良好的設備比較不容易出現這種障礙，如DDF上通常所有的屏蔽線是復連的。

四、E1線路障礙處理心得

對于出現的障礙，維護人員要本著不找到原因不放過的原則。有些維護人員在處理障礙以后不對障礙的原理進行分析，只是用障礙原因不明或奇怪的原因進行解釋，這樣做對提高障礙處理能力是沒有任何好處的。實際上任何障礙都是能得到解釋的，不存在奇怪的原因。

維護人員要提高障礙處理能力，很重要的是，應當知道什么情況是正常的，在處理障礙的時候才能清晰思路，把握方向。

很多問題是在電路開調時遺留下來的問題，因此在電路調度的過程中要有高度的責任心，電路調度的質量高，日常維護的障礙就少。尤其是自環和鴛鴦線等情況，要在電路調度的過程中加以杜絕。
