“雙IP鏈路保護”的多業務通信傳輸系統

   目前，各大運營商的網絡均從傳統的電路交換網向基于IP技術的下一代網絡轉型，專網用戶租用運營商傳輸電路，更多提供的是IP電路，使各種承載單一業務類型的縱向網絡不斷融合，向承載多種業務類型的水平分層網絡發展。

    為了保障用戶重要業務信號的高安全可靠性傳輸，廣州銀訊公司通過不斷自主創新，研發了一套“雙IP鏈路保護”的冗余機制，滿足2個不同運營商的IP傳輸路由自動切換，傳輸各種類型的業務信號，并依靠公司在專網行業多年的項目經驗，加入了符合專網用戶應用場景的切換條件，使產品更人性化、更符合實際應用。

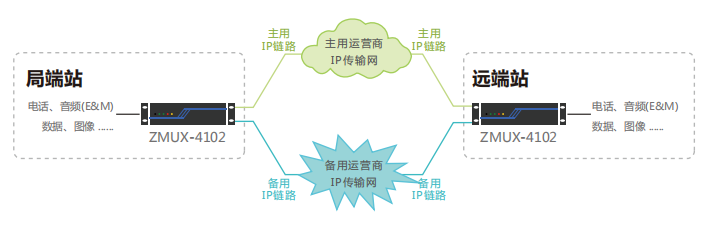

雙IP鏈路傳輸系統組網圖

方案簡介

局端與遠端各選配1套ZMUX-4102多業務接入與傳輸平臺，將租用的2條不同運營商IP鏈路，通過網線接入到ZMUX-4102設備。

ZMUX-4102設備實時監測2條IP鏈路傳輸質量（如：丟包率、時延、抖動等），當監測到在用的IP鏈路不穩定（無法保證業務信號正常通訊），ZMUX-4102設備自動切換到另一條IP鏈路傳輸，保證各種類型的業務信號安全可靠傳輸，可避免IP網絡難以預測和控制的時延、抖動不穩定問題，造成音頻、數據等通信實時性要求高的業務無法正常使用。

方案特色

1）兼容性高：可兼容多個地區三大運營商IP網絡，避免設備與運營商IP鏈路的網絡協議沖突，導致設備無法正常開通。

2）全系統冗余：除雙IP鏈路保護，ZMUX-4102還能提供雙主控板1+1保護、雙電源1+1保護等冗余機制。

3）兼容多種業務類型：FXO/FXS、2線/4線音頻（E&M）、異步/同步RS232、異步/同步RS422、RS485、10/100BASE-T、V.21/V.22、V.24、V.34、開關量、磁石電話、熱線電話、V.35、G.703同向64k等。

4）運維簡單方便：設備支持遠程調試、故障診斷、固件升級等服務，對維護專業要求不高。

5）支持網管監控：可集中監控全網設備，可監測：設備運行狀態、設備電源狀態、傳輸鏈路狀態、業務端口狀態等信息。
