E1倒換概念
E1倒換是指用戶設備E1信號同時通過主、備兩路E1通道傳輸，當主用E1通道出現故障時將倒換到 備用E1通道進行傳輸。
E1倒換分類
E1倒換可分為無損傷和有損傷、手動切換和自動切換。無損傷切換是指主、備E1通道倒換過程中 ，用戶E1信號數據丟失率為0；有損傷切換是指主、備E1通道倒換過程中，用戶E1信號存在數據丟失 ，再自動恢復傳輸；手動切換是指E1通道出現故障時需要通過人工手動設置撥位開關進行切換或人 工手動設置軟件倒換；自動切換是指主用E1通道出現故障時將自動切換到備用E1通道，而一般支持 E1通道自動倒換的保護設備出廠默認都設置自動切換功能。
E1倒換原理
E1倒換設備工作原理是將來自用戶設備的E1信號同時發送到兩條傳輸路由，即“并發”的概念； 同時接收來自兩條傳輸路由的E1信號，根據接收到的信號質量自動選擇 “質量好” 的E1信號傳送 給用戶設備。
E1倒換設備功能
目前市面上對E1倒換設備要求比較高，重要客戶要求設備需要做到傳輸通道性能監視和無損傷自 動切換兩大功能，具備完善監控系統。同時針對不同行業重要用戶，E1倒換設備需要具備兼容PCM成 幀格式及PCM非成幀格式，設備掉電直通，雙電源接入等多重保護功能。 E1倒換技術參數
E1倒換技術參數
| 接口： | 符合ITU-T G.703、G.704、G.823等建議 | 比特率： | 2048kbit/s±50ppm |
|---|---|---|---|
| 線路碼型： | HDB3 | 阻抗： | 75Ω 或120Ω |
| CRC-4插入時延： | <250us | 系統時延： | ≤600us(PCM 成幀) ≤10ms(非PCM成幀) |
| 兩路時延差： | ≤32ms | 倒換時延： | 0(倒換級別為0時 ) |
| 時標插入： | 利用Sa比特插入時標 | 工作溫度： | 0℃～ 40℃ |
| 功耗： | < 10W | 尺寸： | 485x44x266(mm) |
| 重量： | 4.3Kg | 相對濕度： | ≤85%(25℃) |
| 切換判決指標： | 告警－LOS、AIS、LOF、MLOF、 SLOF | ||
誤碼－10E-4、10E-6、bit(PCM成幀) 丟包率(非PCM成幀)
經典應用案例

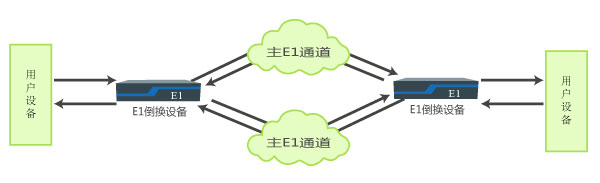

主備E1通道無損傷自動切換應用
擴展閱讀
E1倒換是一款針對于國內重要部門而開發的保護設備，針對某些重要用戶要求，E1倒換設備除了 可以滿足主、備兩個傳輸路由間無損傷自動切換外，還可以滿足主、備用戶設備間自動切換。
擴展應用案例

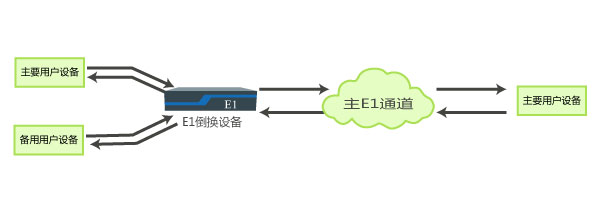

主備用戶設備自動切換應用

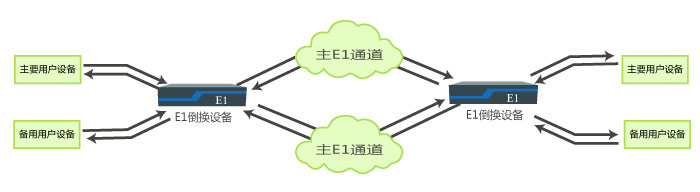

主備E1通道主備用戶設備無損傷自動切換綜合應用
