雙傳輸路由1+1備份重要性

隨著通信網絡的不斷改進和擴大，2017年的網絡的安全性和穩定性就顯得尤為重要。

然而在在傳輸線路當中時常會出現各種故障，特別是光纜，廣州銀訊在這討論幾種光纜傳輸?shù)奈锢黼p傳輸路由1+1備份保護的幾種方式。

1.光纜線路割接物理雙傳輸路由1+1備份保護。

由于割接既可能影響新建傳輸設備的開通，也可能影響原有已開通傳輸設備的運行，同時是以犧牲通信話務量為代價進行的較復雜、重要的接入施工，從而使光纜線路受到傷害、損壞、甚至全阻斷以致造成通信中斷的事故經常發生。各種有規劃的、無規劃的、或預定的、或突發的外施工不分白天黑夜地在進行，每時每刻都在威脅著通信管道及其內的光纜線路的安全， 光纜損傷和阻斷事故難以避免。光纖通信傳輸系統本身雖然有保護功能，但在實際中，只采用傳輸設備自身的保護管理系統，在光纜線路發生全阻斷障礙時，很難真正保證傳輸?shù)陌踩蜁惩?。例如具有環路自愈功能的SDH傳輸系統，如果光纖傳輸環不是真實的物理光纜環， 在某處的光纜線路阻斷也可能造成SDH傳輸環的通信中斷。

近年來興起的光纜線路自動監測系統雖然能完成對光纜的實時自動監測，但不能預防預測外力作用造成的光纜突發阻斷障礙， 也不能在光纜線路發生故障時使其中的光傳輸系統得到保護。一條光纜發生全阻斷或其中部分纖芯阻斷，對于那些沒有通過另一條物理光纜傳輸路由保護的光系統會造成較長時間的業務傳輸中斷。目前，城域中繼光纜和用戶主干光纜大都在24芯以上，大多數光纜中的大多數纖芯在占用中，光纜阻斷時，在比較好的現場條件下，從阻斷到完全修復一般需要6～10h。這對于高速、寬帶、大容量的光纖傳輸所造成的通信損失是嚴重的，尤其是對于傳輸系統多、中斷時間長的重大光纜阻斷障礙，不僅會給電信運營部門造成嚴重的經濟損失，而且會造成嚴重不良的社會影響。

由于配合市政建設城域光纜線路的遷改等割接亦是很頻繁，為向用戶提供優質、高效、安全、暢通的通信服務，要求光纜線路的割接盡量不中斷通信電路，即使是非中斷不可，也要把中斷時間壓縮到最小，以確保通信網的安全、穩固，減少因通信阻斷帶來的經濟損失和社會不良影響?，F(xiàn)在，對于運行中的光纜線路，割接強制在0～6點進行。對于一般用戶，在事先做好通知讓用戶有所準備的情況下，不會有什么影響。對于某些重要而又特殊的大用戶，例如外商和外資企業，由于與其本國有時差或日差，即使是在0～6點進行割接也有可能使其通信受到影響。 如果光傳輸系統都能有可靠的物理光纜雙路由互相保護， 不管是突發的光纜線路阻斷或光纖鏈路阻斷還是光纜割接， 都能保證通信不明顯地中斷（用戶感覺不到有通信中斷發生）或者能保證是瞬間中斷，最起碼也能保證是短時間中斷，而不會因此致造成嚴重的不良后果。

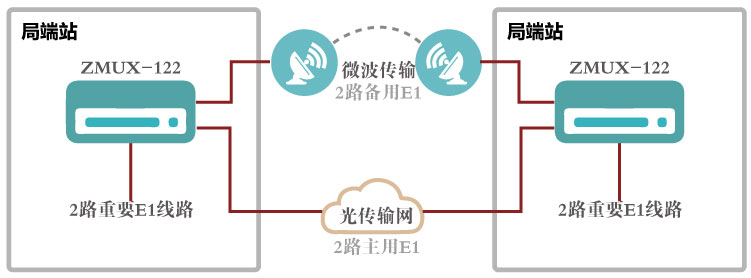

該方案通過ZMUX-122實現2種不同方式的傳輸路由（光纖、微波）相互1+1熱備份。當不管哪一路傳輸通道受損或者中斷，都可以進行無損傷自動切換到信號質量好的傳輸通道進行傳輸，不需要人為控制切換。保證2路重要E1不間斷工作；當主用傳輸故由或通道恢復正常后，系統將無損傷自動切換回主用傳輸路由。

2.通信交換端局間中繼光纜物理雙路由1+1備份保護

在城域光纜建設的線路中，多數局向間都有2條以上光纜，先后建設時主要考慮的是局間的傳輸容量，對于光纜傳輸互相保護問題卻考慮得不夠。局間的光纜或同路由，或不同路由，由于不是同時建設的，在局內的成端一般都不在同一ODF架內，有的甚至相距很遠。如果1條光纜阻斷或割接， 臨時把中斷的光系統或受割接影響的光系統調到另1光纜里（假設該光纜里有足夠的備纖），需要從ODF架向光端機布放臨時跳線，如果系統多，做起來比較麻煩，費時費力。如果相同局向的光纜成端在同一ODF架內的同一ODM上或在相鄰ODM上（成端最好采用插拔式活動連接器，使連接起來快速方便），即使不是采取SDH自愈環傳輸，通過人工操作，2條光纜也容易做到互相保護，極大地縮短系統阻斷歷時。如圖3所示，a光纜和b光纜是2條不同物理路由的光纜，a光纜成端對應ODM1，b光纜成端對應ODM2，其中都有傳輸系統也都有足夠的備纖。2條光纜不同物理路由，同時受到外力作用而同時阻斷的幾率微乎其微。當a光纜因外力作用而突然阻斷或需要遷改割接時，在A端局和B端局同步地把與a光纜相連接的光跳線（連接頭）從ODM1上取下移接到ODM2上（光跳線的其它部位及其另一頭不需要動），不管通過a光纜傳輸?shù)南到y(tǒng)是A、B端局之間的還是通過A、B端局跳接到其它端局的，都能快速地通過b光纜跳接通（在實際操作中，A端和B端同步地把ODM1上2根跳線頭移接到ODM2上可在2min內完成），b光纜對a光纜起到了保護作用。由于通過a光纜傳輸?shù)南到y(tǒng)都已通過b光纜接通，然后可從容地對a光纜進行修復或割接，能保證線路質量。待a光纜修復或割接完畢后，再把移接到ODM2上的跳線移到ODM1上，使系統復原。當b光纜因外力作用而突然阻斷或需要遷改割接時情況亦然。注意，有可能b（或a）光纜中的備纖數少于a（或b）光纜的在用纖數而不能把通過a（或b）光纜的系統都臨時通過b（或a）光纜傳輸，但可以把比較重要的系統及時通過b（或a）光纜接通。

3.到設備間和大客戶的光纜物理雙路由保護問題

近幾年來，隨著城市小區的建設，和通信設備間的快速發展。設備之間所帶用戶少者幾百，多者幾千。大企業、銀行、證券、醫院、學校、寫字樓等大客戶（數據業務為主）也都相繼通過光纜接入傳輸。通信端局到設備間和大客戶一般通過用戶主干光纜環和引入光纜相連接。從設備間和大客戶到局端采用SDH方式傳輸?shù)?，在主干光纜環上某點發生光纜或纖芯阻斷，設備間和大客戶的通信不會受到影響。 從目前各地引入光纜情況看，大都不具備物理雙路由，引入光纜或其中的部分纖芯阻斷，會使終端設備間和大客戶的通信受到嚴重影響。

有時候，即使是部分纖芯阻斷，也有可能在的用纖芯是完好，由于修復光纜的需要，不得不把光纜全剪斷重接。引入光纜一般都離開了主管道，也基本上離開了較主要道路，而進入小區樓群等，線路多為架空、沿墻等方式敷設，較少受市政建設施工影響，在同一路由上一般不會同時造成多條通信線路的阻斷， 但易受掛碰等造成光纜損傷乃至阻斷。

另外，由于引入光纜芯數較小，到設備間的引入光纜一般在24芯以下，到大客戶的引入光纜一般在8芯以下，長度較短，大多在300～500m范圍，超過1000m的很少。在有條件的情況下，引入光纜盡可能采用物理雙路由，對于不具備物理雙路由的設備間和特別重要的大客戶可采用物理雙光纜，兩條光纜同路由，這樣可以更可靠地保障設備間和大客戶的通信安全。 但是需要注意的是：主干光纜環在局內的2個成端應做在同一ODF的相鄰ODM上（從方便管理考慮，應統一要求A向在上，B向在下，或者反之）; 到設備間和大客戶的兩條引入光纜的成端亦應在同一架內或同一終端盒（箱）內。這樣做便于在應急時兩個方向間快速替換。 不管設備間和大客戶到通信端局的傳輸采取的是自愈環方式還是非自愈環的點到點方式， 當主干光纜環在某點或者一個方向上的引入光纜發生阻斷障礙時， 都能很快在另一方向上把中斷的系統接通。

現今,引入光纜采用物理雙路由1+1備份已經非常重要而且必要。在重要節點和重要業務之間采用光纜傳輸?shù)奈锢黼p傳輸路由1+1備份，更能保護好通信線路的安全和穩定。激烈的市場競爭和用戶對通信的依賴，確保通信的安全暢通已經成為當今通信行業最重要的項目之一。
