氣象自觀系統一地一空雙路由傳輸解決方案-2

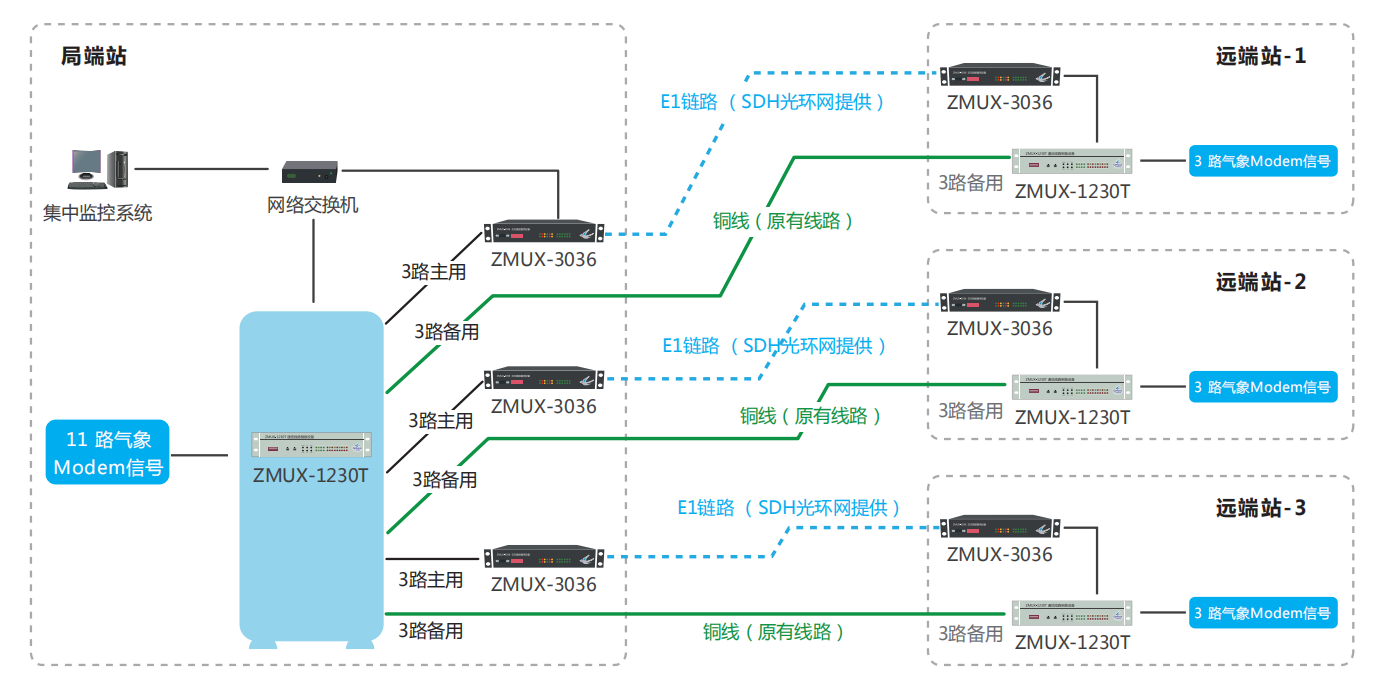

本方案是選用廣州銀訊ZMUX-1230T用戶線路切換設備，解決氣象遠端的多路氣象自觀數字信號基于E1雙路由保護傳輸，實現局端對全網氣象自觀信號的集中監控與管理。

每個遠端站安裝1臺ZMUX-1230T用戶線路切換設備，將氣象自觀Modem數據復制成主用與備用2組氣象自觀Modem數據。

每個遠端站安裝1臺ZMUX-3036智能型PCM設備。

將主用氣象自觀Modem數據接入及復用成E1信號，通過SDH光環網提供的E1鏈路，將氣象自觀Modem數據傳輸?shù)骄侄苏尽?/p>

備用氣象自觀Modem數據連接原有銅纜線路，通過銅纜將氣象自觀Modem數據傳輸?shù)骄侄苏尽?/p>

局端站安裝3臺ZMUX-3036，與3個遠端ZMUX-3036一一配對組網，形成3套相互獨立傳輸系統，故障互不影響。

局端站安裝1臺ZMUX-1230T，接入ZMUX-3036（E1鏈路）傳輸?shù)闹饔脷庀笞杂^Modem數據與銅纜傳輸?shù)膫溆脷庀笞杂^Modem數據，實現E1鏈路與銅纜傳輸之間切換，充分利用原有銅纜線路，保障氣象自觀數據高安全可靠性傳輸。

ZMUX-1230T簡介

ZMUX-1230T主要滿足1~30對主用與備用用戶線之間的切換（如：主用與備用交換機、主用與備用PCM），支持網管終端或撥碼開關兩種切換方式，可一次性切換30對用戶線或只切換任意1對用戶線。
