已有系統概況
局內建有1個控制中心站，5個雷達站，各個雷達站到中心站之間均租用了兩路透明的2M通道。其中一路為電信2M通道，用于承載雷達信號；另一路為移動2M通道，用于承載電話、動環境監控?cái)?shù)據等信號。如下圖如示：
需求概述
針對局內目前已有系統環境下，用于承載雷達信號的電信2M通道1年內將會發生2、3次故障，導致重要的雷達信號無法正常工作。為了避免這一情況帶來的損失，目前局內計劃開展兩路2M通道的1：1保護工程。最終實現，當電信和移動的2M都正常工作時，各自承載著各自的業務，互不影響；當電信2M出故障時，較為重要的雷達信號即被切換到移動2M通道進行傳輸，而原先承載的電話、動環監控?cái)?shù)據等信號暫時中斷，待電信2M修復正常后，系統自動恢復到初始狀況，有效減少2M通道故障搶修時間，大大提高整套系統安全性和穩定性。
解決方案

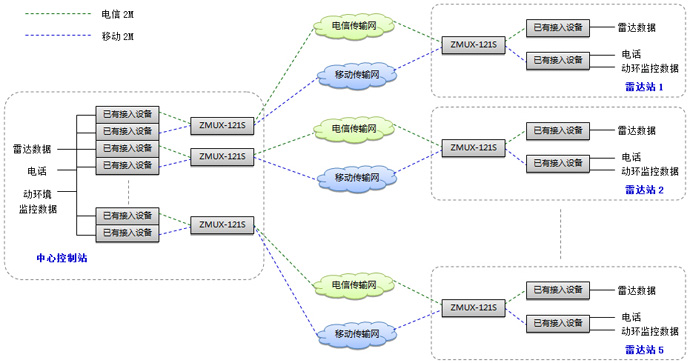

針對上述需求，廣州市銀訊通信科技有限公司自主研發、生產的一款ZMUX-121S設備可滿足兩路透明的2M通道1：1保護，其組網拓?fù)鋱D如下如示：
方案優點
1、2M通道資源得到充分利用，各個雷達站有4M帶寬進行上傳；
2、不改變?cè)邢到y(tǒng)線路情況下，只需要增加一套產品即可解決；
3、大大提高了整套系統安全性、穩定性，減少了2M線路故障所帶來的損失，保證雷達數據不間斷工作；
4、設備支持掉電業務直通功能，設備在斷電情況下亦不影響2M信號的傳輸；
5、統一網管系統進行監控與操作，整套系統智能、自動工作，不需要人工操作亦可正常工作。
工作原理
中心控制站端，ZMUX-121S分別接收到兩臺接入設備過來的兩路2M信號（一路為承載著雷達數據的2M信號，另一路為承載著電話、動環監控?cái)?shù)據的2M信號），同時插入傳輸質量監測信息，分析兩組傳輸路由的信號質量。完成上述工作后，ZMUX-121S分別輸出兩路2M信號，一路接入到電信傳輸路由，另一路接入到移動傳輸路由，分別傳輸?shù)綄?duì)端雷達站。
雷達站端，ZMUX-121S分別接收到電信、移動傳輸路由出來的兩路2M信號，分析其信號質量，若均正常工作情況下，ZMUX-121S將分別輸出兩路2M信號，接入到兩臺接入設備。
當電信傳輸路由或路由出來的2M線路發生故障時，ZMUX-121S可通過插入的監測信息自動檢測出故障情況，再將原先承載著雷達數據的2M信號自動切換到移動傳輸路由進行傳輸，而原先承載著電話、動環監控?cái)?shù)據的2M信號暫時中斷。當電信傳輸路由或路由出來的2M線路修復正常后，ZMUX-121S將自動恢復到正常工作狀態下。最終實現當電信2M故障時，系統能夠自動檢測到及將承載著雷達數據的2M信號切換到移動2M進行保護，保證較為重要的雷達數據不間斷工作。
同時，ZMUX-121S支持設備電掉2M線路直通，即設備在斷電情況下，ZMUX-121S的2M線路輸入端和輸出端是一條直通線路，保證業務直通，不受設備斷電所影響。

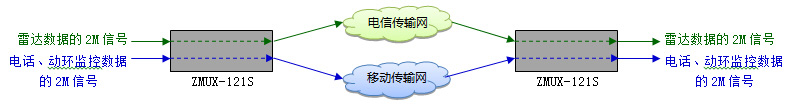

正常工作狀態，如下圖所示：

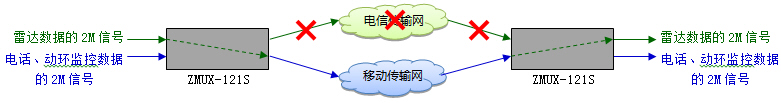

發生故障狀態，如下圖所示：
