E1與IP鏈路雙鏈路自動保護傳輸解決方案

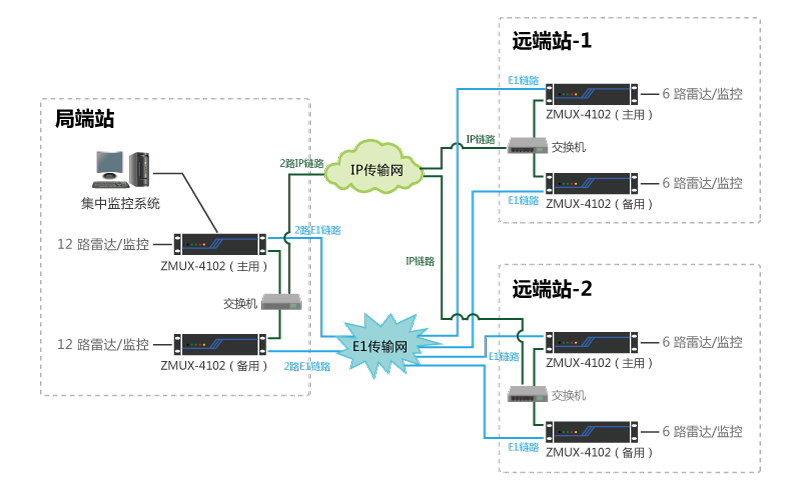

組網說明:

方案說明：

每個遠端雷達站安裝2套ZMUX04102，互為冗余備份。每套ZMUX-4102負責將1~6路雷達信號接入及復用，通過IP與E1雙傳輸鏈路，講遠端業務信號傳輸?shù)骄侄恕?/p>

局端安裝2套ZMUX-4102，互為冗余備份。每套ZMUX-4102分別對應2個遠端，形成2套相互獨立1點對2點傳輸系統，故障互不影響。

整套系統從通訊設備、設備電源、傳輸鏈路等部分均設有冗余備份，支持IP與E1雙鏈路自動保護切換，雙電源1+1保護、雙主控板1+1保護，支持全網集中監控功能。
