如今布線技術也出現了新的名詞,超五類網線。很多人都不是很了解這個概念,我司是做通信設備的,那么本文就這個概念為小伙伴好好普及一下,超五類網線是什么,它的類型又有哪些。
什么是超五類網線?
為了讓大家對雙絞線有個較全面的了解,我們先來介紹雙絞線的常見類型及特性。
計算機局域網中的雙絞線可分為非屏蔽雙絞線(UTP)和屏蔽雙絞線(STP)兩大類:STP外面由一層金屬材料包裹,以減小輻射,防止信息被竊聽,同時具有較高的數據傳輸速率,但價格較高,安裝也比較復雜;UTP無金屬屏蔽材料,只有一層絕緣膠皮包裹,價格相對便宜,組網靈活。除某些特殊場合(如受電磁輻射嚴重、對傳輸質量要求較高等)在布線中使用STP外,一般情況下我們都采用UTP。
現在使用的UTP可分為3類、4類、五類、超五類、六類、超六類。其中:3類UTP適應了以太網(10Mbps)對傳輸介質的要求,是早期網絡中重要的傳輸介質;4類UTP因標準的推出比3類晚,而傳輸性能與3類UTP相比并沒有提高多少,所以一般較少使用;五類UTP因價廉質優而成為快速以太網(100Mbps)的首選介質;超五類UTP的用武之地是千兆位以太網(1000Mbps)。
超5類具有衰減小,串?dāng)_少,并且具有更高的衰減與串?dāng)_的比值(ACR)和信噪比(Structural Return Loss)、更小的時延誤差,性能得到很大提高。超5類線的最大傳輸速率為250Mbps。
超五類網線型號有哪些?
超五類非屏蔽雙絞線也叫UTP,四對雙絞線,超五類線主要是分為04,045,05線徑,超五類網線主要是運用在百兆的網絡中,傳輸100M信號!非屏蔽雙絞線是最為普通的網線,運用很廣,現在不但網絡布線的傳輸需要使用到,現在很多的儀器都使用四對雙絞線來使用,就因為其隨處都可以買到所以用他來做數據傳輸或者轉接數據最為方便。
超五類非屏蔽雙絞線不單從線心分出來,而且從材料也有分很多種,現實市面上使用的多是四鐵四鋁網線,也有全銅網線,或者銅包銀網線!種類繁多,主要是根據我們自己的需要而去尋找合適的網線。
“超五類”指的是超五類非屏蔽雙絞線(UTP—Unshielded Twisted Pair) 。非屏蔽雙絞線電纜是由多對雙絞線和一個塑料外皮構成。五類是指國際電氣工業協會為雙絞線電纜定義的五種不同的質量級別。
超五類非屏蔽雙絞線是在對現有五類屏蔽雙絞線的部分性能加以改善后出現的電纜,不少性能參數,如近端串?dāng)_、衰減串?dāng)_比,回波損耗等都有所提高,但其傳輸帶寬仍為100MHz。

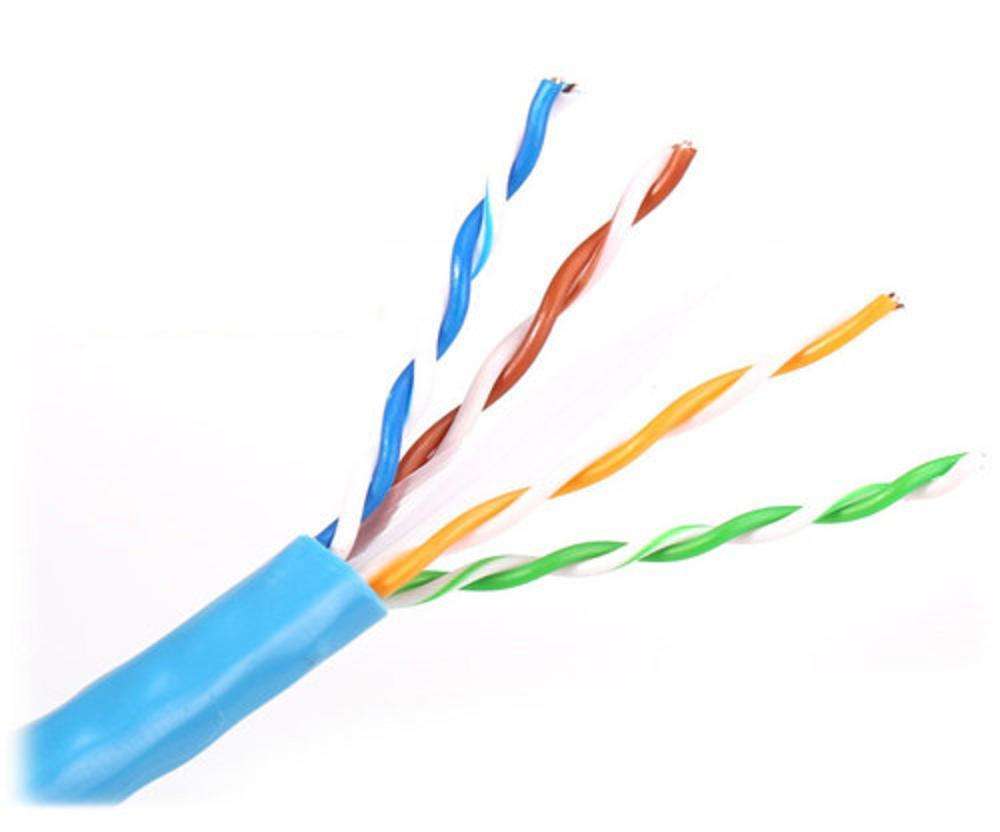

超五類雙絞線也是采用4個繞對和1條抗拉線,線對的顏色與五類雙絞線完全相同,分別為白橙、橙、白綠、綠、白藍、藍、白棕和棕。裸銅線徑為0.51mm(線規為24AWG),絕緣線徑為0.92mm,UTP電纜直徑為5mm。
雖然超五類非屏蔽雙絞線也能提供高達1000Mb/s的傳輸帶寬,但是往往需要借助于價格高昂的特殊設備的支持。因此,通常只被應用于100Mb/s快速以太網,實現桌面交換機到計算機的連接。MSTP設備和光端機都可能會用到。如果不準備以后將網絡升級為千兆以太網,那么不妨在水平布線中采用超五類非屏蔽雙絞線。
