光纖接口類型

作者: 來源: 日期:2018-5-28 9:38:21 人氣:33 加入收藏 評論:0 標簽:

光纖接口類型:

FC 圓形帶螺紋、ST 卡接式圓形、SC 卡接式方形、LC 類似于SC,但體形小一半、PC 微球面研磨拋光、APC 呈8°角并做微球面研磨拋光、MRTJ 方型,一頭是雙纖收發一體(多為3com上用)、光纖模塊:一般都支持熱插拔、GBIC 使用的光纖接口多為SC或ST型、SFP 小型封裝GBIC,使用光纖為L(zhǎng)C型使用的光纖、單模:L,波長1310;單模長距LH,波長1310,1550、多模:SM,波長850、SX/LH表示可以使用單模或者多模光纖。

常見的光纖跳線接口類型如下列圖所示:

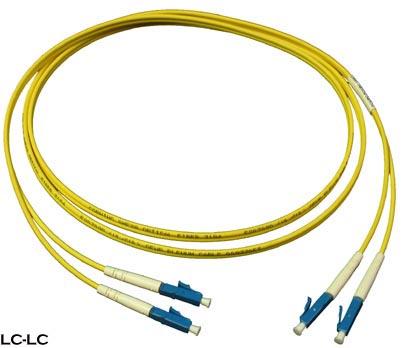

LC-LC

上面這個圖是LC到LC的,LC就是路由器常用的SFP,mini GBIC所插的線頭。

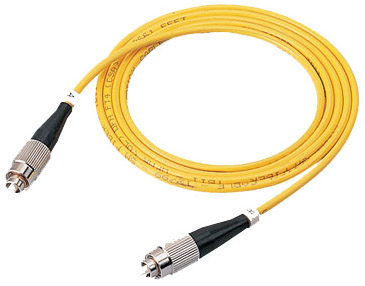

FC-FC

上面這個圖是FC到FC的,也是我們常用的光纖跳線之一。

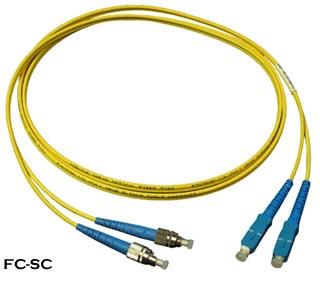

FC-SC

FC轉SC,F(xiàn)C一端插光纖步線架,SC一端就是catalyst也好,其他也好上面的GBIC所插線纜。

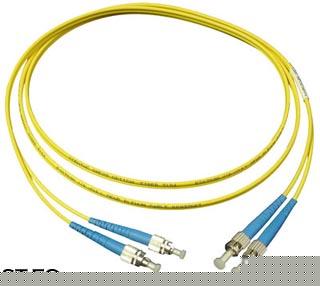

ST-FC

ST到FC,對于10Base-F連接來說,連接器通常是ST類型,另一端FC連的是光纖步線架。

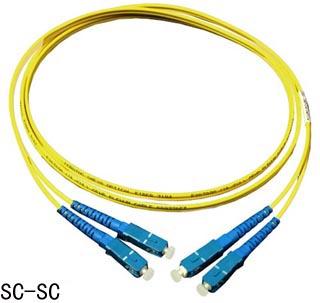

SC-SC

SC到SC兩頭都是GBIC的。

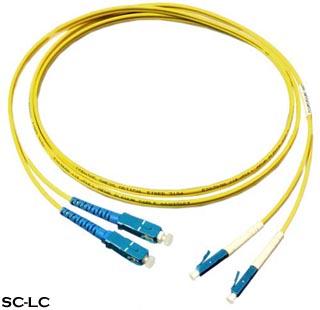

SC-LC

SC到LC,一頭GBIC,另一頭MINI-GBIC。


FC 圓型帶螺紋(配線架上用的最多)

ST 卡接式圓型

SC 卡接式方型(路由器交換機上用的最多)

PC 微球面研磨拋光

APC 呈8度角并做微球面研磨拋光

MT-RJ 方型,一頭雙纖收發一體( 華為8850上有用)

光纖模塊:一般都支持熱插拔,

GBIC Giga Bitrate Interface Converter, 使用的光纖接口多為SC或ST型

SFP 小型封裝GBIC,使用的光纖為L(zhǎng)C型

使用的光纖:

單模: L ,波長1310 單模長距LH 波長1310,1550

多模:SM 波長850

SX/LH表示可以使用單?;蚨嗄9饫w

在表示尾纖接頭的標注中,我們常能見到“FC/PC”,“SC/PC”等,其含義如下:

“/”前面部分表示尾纖的連接器型號

“SC”接頭是標準方型接頭,采用工程塑料,具有耐高溫,不容易氧化優點。傳輸設備側光接口一般用SC接頭。

“LC”接頭與SC接頭形狀相似,較SC接頭小一些。

“FC”接頭是金屬接頭,一般在ODF側采用,金屬接頭的可插拔次數比塑料要多。

連接器的品種信號較多,除了上面介紹的三種外,還有MTRJ、ST、MU等,

“/”后面表明光纖接頭截面工藝,即研磨方式。

“PC”在電信運營商的設備中應用得最為廣泛,其接頭截面是平的。

“UPC”的衰耗比“PC”要小,一般用于有特殊需求的設備,一些國外廠家ODF架內部跳纖用的就是FC/UPC,主要是為提高ODF設備自身的指標。
